DLXB

Каталог оборудования / Дозировочные насосы ETATRON D.S – все модели / Дозирующие насосы / Мембранные дозирующие насосы / DLXB

Дозирующие насосы серии DLXB

Все товары серии

DLXB-MA/AD

Аналоговый насос-дозатор. Постоянное дозирование ON-OFF. Регулировка 0-20% или 0-100%. Без поддержки датчика уровня
+ Добавить в сравнение
DLXB-MA/MB

Мембранный дозирующий насос. Постоянное дозирование ON-OFF. Цифровая регулировка 0-100%.
С поддержкой датчика уровня
+ Добавить в сравнение
DLXB-CC/M

Соленоидный дозирующий насос. Пропорциональное дозирование от внешнего сигнала 4-20 mA.
С поддержкой датчика уровня
+ Добавить в сравнение
DLXB-VFT/MBB

Пропорциональное дозирование от внешнего импульсного сигнала (от импульсного расходомера), с поддержкой датчика уровня
+ Добавить в сравнение
DLXB-MF/M

Многофункциональный цифровой насос-дозатор. Пропорциональное дозирование от сигнала 4-20 mA, импульсного расходомера, и пр.
+ Добавить в сравнение
DLXB PH-RX/MBB

Мембранный дозирующий насос со встроенным контроллером уровня рН или RedOx (на выбор) с поддержкой датчика уровня.
+ Добавить в сравнение
DLXB PH-RX-CL/M

Мембранный дозирующий насос со встроенным контроллером уровня рН или RedOx и хлора (на выбор) с поддержкой датчика уровня.
+ Добавить в сравнение

Техническая спецификация

- Мембранные соленоидные дозирующие насосы серии DLX

- Аналоговое и микропроцессорное управление

- Постоянное и пропорциональное дозирование

- Антикислотный пластиковый корпус

- Панель управления насосом защищена пленкой от УФ излучения

- Производительность насосов до 20 л/ч, противодавление до 20 бар

- Стандартная комплектация насоса – головка PVDF с двойными шаровыми клапанами из Керамики (за исключением моделей 2-20 и 20-3)

- Ведущая серия завода, наилучший показатель Цена/Качество

- Класс пылевлагозащиты: IP65

- Настенное крепление. Размеры: 190х120х150 мм

Версия для печати

Развернуть все

Область применения дозирующих насосов

Благодаря своей простоте, экономичности, надежности и сравнительно невысокой стоимости, дозирующие насосы серии DLX используются во многих процессах и отраслях промышленности, таких как: водоподготовка, водоочистка, кондиционирование воды, очистка промышленных стоков, обеззараживание воды в плавательных бассейнах, дозация ароматизаторов в парогенераторы, очистка сточных вод, водоподготовка коттеджей, в системах охлаждения и оборотного водоснабжения, химводоподготовка котелен, дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве, производстве напитков, гальванических производствах и пр.

Принцип работы мембранного дозирующего насоса

Принцип работы дозирующего насоса заключается в следующем: на пистон (плунжер), который приводится в действие воздействием постоянного электромагнитного поля соленоида, крепится мембрана из Тефлона. При движении пистона вперед (под воздействием электромагнитного поля) возникает давление на головку насоса, при этом происходит выброс жидкости через клапан сброса. После окончания воздействия электромагнитного поля пистон возвращается в исходное положение при помощи шайбы возврата соленоида, при этом происходит забор жидкости через заборный клапан. Принцип работы очень прост, при этом насос не требует смазки, что сводит процесс обслуживания практически к нулю. Материалы, используемые для изготовления насосов, делают возможным дозирование агрессивных жидкостей.

Внешние размеры

В комплект поставки дозирующего насоса серии DLX входит комплект дюбелей и саморезов для настенного крепления насоса

Диаграмма производительности

Диаграмма производительности дозирующих насосов серии DLX показывает максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На диаграмме также учтены потери на клапане впрыска реагента, где I.V.P. – свободный впрыск без противодавления с подсоединенным клапаном впрыска. В процессе выбора модели насоса-дозатора, мы рекомендуем учитывать, что технические характеристики нашего оборудования при максимальной нагрузке могут иметь погрешность 5%.
Примечание: производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1.5 м и температуре 25°C

Таблица технических показателей

Версия	Производительность при противодавлении		Max. импульсов в минуту	Объем импульса, мл	Длина хода пистона, мм	Высота забора, м	Стандартное напряжение	Потребляемая мощность,			Вес (нетто), кг
	л/ч	бар						Вт		А
0115	1	15	120	0.14	1.10	2.0	230V 50 Hz	37		0.16	2.3
	2	10		0.28
	3	5		0.42
0220	2	20	120	0.28	1.10	2.0	230V 50 Hz	58		0.16	2.9
0507	5	7	120	0,69	1.10	2.0	230V 50 Hz	37		0.16	2.3
	6	5		0,83
	8	2		1,11
0810	8	10	120	1,11	1.40	2.0	230V 50 Hz	58		0.25	2.9
	10	7		1,39
	12	3		1,67
1504	15	4	120	2.08	2,00	2.0	230V 50 Hz	58	0.25		2.9
2003	20	3	120	2.60	1,80	2.0	230V 50 Hz	58	0.25		2.9

Примечание: производительность насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1.5 м и температуре 25°C

Материалы исполнения проточной части насоса

Материалы проточной части	Стандартное исполнение*	Исполнение по отдельному запросу
Головка насоса	PVDF /ПП	ПП, ПВХ, н/ст AISI 316, PTFE, Plexiglas
Мембрана	Тефлон (PTFE)	-
Ниппеля головки	PVDF /ПП	-
Шаровые клапана (ball valves)	Керамика	н/ст (AISI 316), Hastelloy
Залипающие клапана (lip valves)	VITON® (FPM)	DUTRAL® (EPDM), Силикон (Silicone), Нитрил (NBR)
Уплотнения/прокладки (O-rings)	VITON® (FPM)	DUTRAL® (EPDM), Силикон (Silicone), Нитрил (NBR)
Клапан забора реагента	Полипропилен - Керамика	PVDF – Керамика, н/ст AISI 316, Тефлон (PTFE)
Клапан впрыска реагента	Полипропилен - Керамика	PVDF – Керамика, н/ст AISI 316, Тефлон (PTFE)
Шланг забора/стравливания	4х6 ПВХ прозрачный	Тефлон (PTFE), PVDF
Шланг сброса	4х6 ПЭ матовый, напорный	Тефлон (PTFE), PVDF

* стандартная комплектация насосов серии DLX – головка PVDF с двойными шаровыми клапанами из Керамики (за исключением моделей 2-20 и 20-3)

Комплектующие стандартной головки 2-15 л/ч насоса-дозатора

Комплектующие стандартной головки PVDF (Тип E) для насосов дозаторов, производительностью (1)2-15 л/ч (файл – PVDF_2-15.jpg , pdf – в работе Маленькое изображение + загрузка файла с технической спецификацией головки насоса

Комплектующие головки ПП (Тип B) для насосов дозаторов, производительностью 20 л/ч (файл – PP_20l.jpg , pdf - в работе…) Маленькое изображение + загрузка файла с технической спецификацией головки насоса

Комплектующие головки ПВХ (Тип C) для насосов дозаторов, производительностью 2 л/ч – 20 бар (файл – PVC-20bar.jpg, pdf - в работе…) Маленькое изображение + загрузка файла с технической спецификацией головки насоса

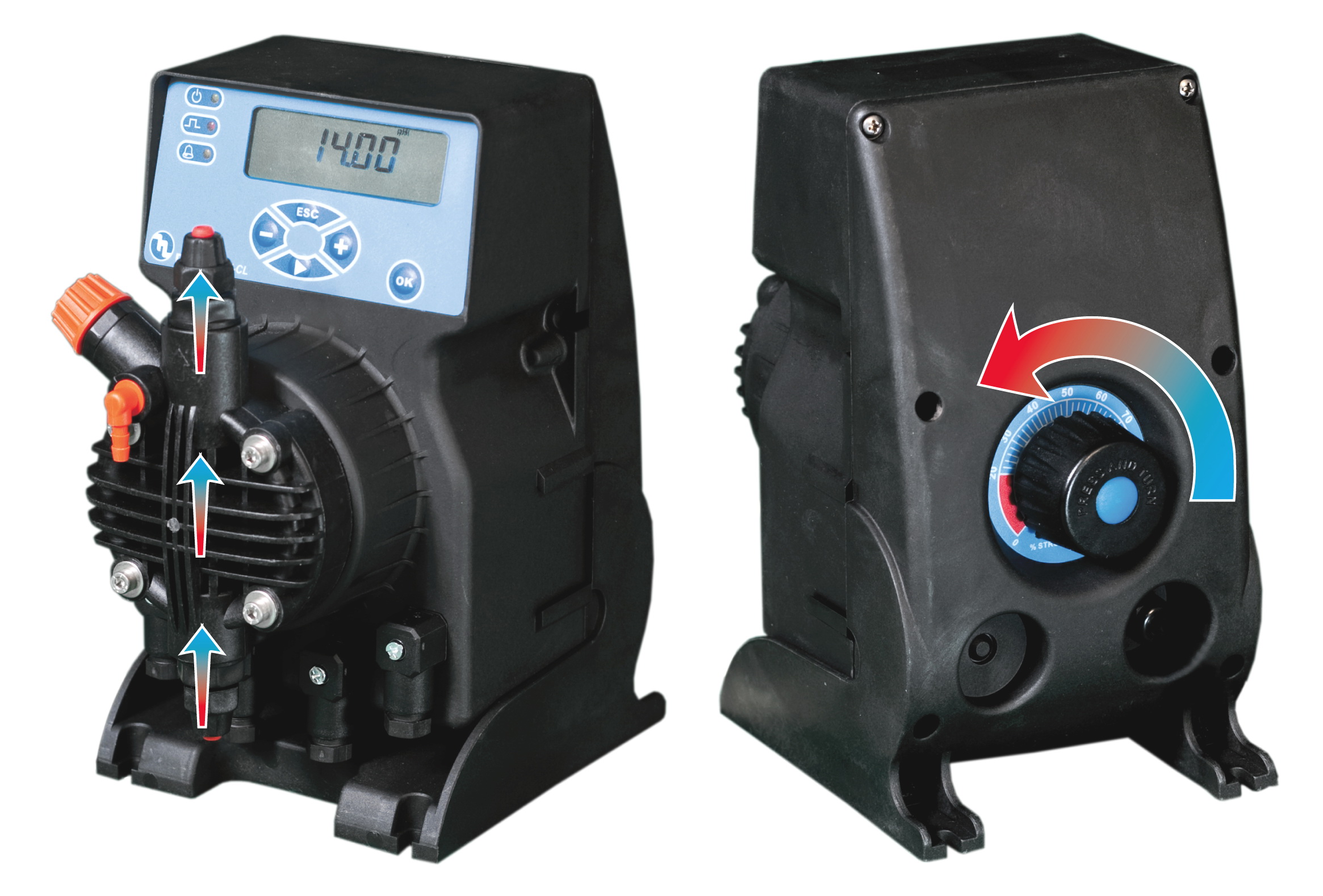

Регулировка длины хода пистона (R/C) - изменение объема впрыска

Производительность дозирующих насосов определяется двумя основными параметрами: объемом впрыска и частотой импульсов.
Длина хода пистона (R/C) регулирует объем импульсов, что обеспечивает более точную регулировку производительности насоса, в особенности, что касается малых доз. Объем каждого импульса регулируется механически – ходом пистона, который в свою очередь регулирует смещение мембраны. Регулировка длины хода пистона осуществляется в диапазоне 0-100% и производится при помощи ручки регулировки, расположенной на задней крышке дозирующего насоса. На практике, для стабильной работы, применяется рабочий диапазон 20-100%.
Ручка регулировки объема импульса защищена от случайных поворотов, для изменения объема впрыска, необходимо надавить на нее, а затем повернуть до требуемого значения в процентном выражении.
Пример: Для того чтобы дозировать 0,5 л/ч насосом 1 л/ч–15 бар, при максимальной частоте импульсов (120 в минуту), необходимо установить ручку регулировки длины хода пистона в среднее положение, что будет соответствовать приблизительно 50% требуемого объема впрыска.

Комплект поставки дозирующих насосов

• 1 шт. – мембранный дозирующий насос
• 4 м.п. – шланг забора из гибкого ПВХ*
• 2 м.п. – шланг сброса из напорного ПЭ
• 1 шт. – клапан забора реагента
• 1 шт. – клапан впрыска реагента
• 1 шт. – паспорт/инструкция по эксплуатации
* насосы с головкой PVDF 2-15 л/ч (Тип D, включая 1 л/ч), с ручным клапаном стравливания воздуха, комплектуются дополнительным шлангом 2 м.п. из гибкого ПВХ

Типовые варианты установки дозирующих насосов

Дозирующие насосы серии DLX имеют очень широкое применение для различных нужд. На приведенных примерах, показаны типовые инсталяции.

Расшифровка кода дозирующего насоса

Стандартное электропитание

Нестандартное электропитание

Материалы для скачивания
