Плунжерные насосы

20 апреля 2017
  • Плунжерный дозировочный насос. Головка - ПВХ.
    Производительность: от 6 до 190 л/ч, противодавление до 10 бар
  • Плунжерный дозировочный насос. Головка -  н/ст AISI 316l.
    Производительность: от 6 до 190 л/ч, противодавление до 20 бар
  • Плунжерный дозирующий насос. Головка - ПВХ.
    Производительность: от 34 до 1027 л/ч, противодавление до 10 бар
  • Плунжерный дозирующий насос. Головка -  н/ст AISI 316l.
    Производительность: от 14 до 1027 л/ч, противодавление до 25 бар

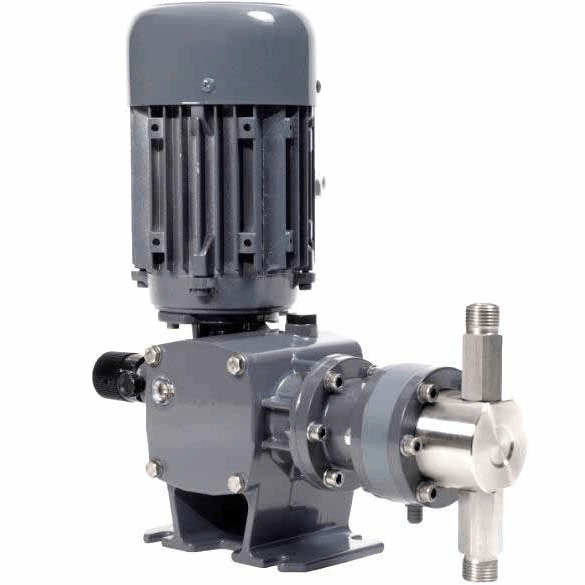

Плунжерный насосОдним из направлений работы итальянской компании ETATRON D.S. является производство плунжерных насосов. Данное оборудование применяется там, где необходимо дозировать химические реагенты при повышенном противодавлении, а также в ситуациях, когда требуется перекачивать большой объем жидкости. Дозируемая среда при этом не должна быть абразивной или вязкой. Также в ней не должно присутствовать твердых нерастворимых частиц. Оборудование может быть рассчитано на работу с нейтральными, токсичными и химически агрессивными жидкостями, суспензиями и эмульсиями.

Конструкция и принцип действия

Оборудование состоит из следующих основных компонентов:

  • корпус;
  • поршень-плунжер;
  • шток;
  • всасывающие и нагнетательные клапаны;
  • электродвигатель;
  • уплотнители.

Плунжерный насос работает по следующему принципу:

  • Внутри рабочей камеры располагается поршень, который совершает возвратно-поступательное движение за счет привода от электромотора.
  • В результате в плунжерном насосе создается попеременно то повышенное, то пониженное давление.
  • В первом случае происходит всасывание среды в камеру из подающего шланга через всасывающие клапаны. Во втором – устройство создает напор жидкости и выталкивает ее через нагнетательный клапан в напорную линию.
  • Специальная система открытия и закрытия клапанов обеспечивает хороший КПД и позволяет осуществлять дозирование с высокой точностью.

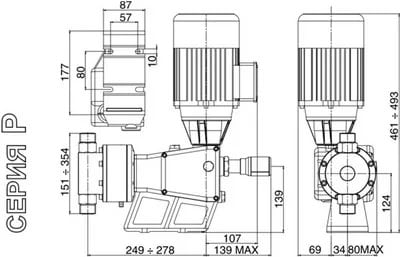

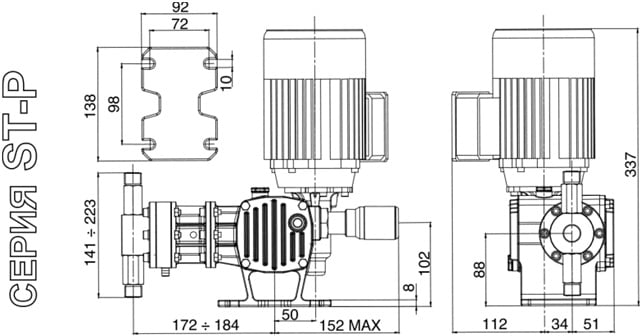

Схема плунжерного насоса серии ST-P Схема плунжерного насоса серии P

Производительность плунжерных насосов может варьироваться в широких пределах. Наиболее мощные плунжерные насосы ETATRON D.S. характеризуются подачей свыше 1 000 литров/час. Порции дозируемого вещества регулируются с помощью специальной ручки. Она позволяет настраивать объем дозировки непосредственно во время работы. Это обеспечивает удобство и хорошую функциональность устройства.

Серии плунжерных насосов

ST-P (компактное исполнение)

  • Данное оборудование отличается корпусом, выполненным из литого алюминия и имеющим защиту из эпоксидного антикислотного покрытия.
  • Устройство приводится в действие вертикально расположенным электродвигателем через коробку передач, работающую по принципу холостого хода (подразумевает возврат плунжера с помощью специальной пружины).
  • Производительность плунжерных насосов находится в пределах от 6 до 90 л/ч, а максимальное противодавление равно 20 бар.
  • Максимальная высота забора реагента составляет 3 м.
  • Стандартные варианты исполнения – конфигурация АА (головка и поршень выполнены из нержавеющей стали AISI316l) и конфигурация ВА (головка выполнена из ПВХ, а поршень – из керамики).

Р (стандартное исполнение)

Конструкция данной серии плунжерных насосов практически аналогична линейке ST-P.

Основными ее отличиями являются:

  • более высокие производительность (14-1027 л/ч), противодавление (до 25 бар).

Преимущества плунжерных насосов ETATRON

Промышленные плунжерные насосы-дозаторы серий Р и ST-P могут применяться на различных объектах:

  • включая сооружения для очистки сточных вод,
  • пищевые и химические предприятия и многое другое.

Основные плюсы оборудования:

  • высокоточное возвратно-поступательное движение плунжера;
  • отличные показатели производительности и напора;
  • возможность выбора материалов проточной части плунжерного насоса для химической совместимости с реагентами;
  • возможность ручной регулировки хода поршня в пределах 0-20 мм;
  • простота обслуживания за счет применения одинарных или двойных шаровых клапанов;
  • сальники плунжера из нитрила или витона (по дополнительному запросу возможно изготовление из тефлона);
  • соответствие нормам СЕ;
  • класс защиты от пыли и брызг IP55.
